Как правильно сохранить SVG, так, чтобы использование векторного изображения на сайте оправдывало себя не только с эстетической стороны, но и было практичным, в отношении веса изображения?

В чем работать с векторной графикой?

В основном, дизайнеры используют в работе векторные графические пакеты Sketch, Illustrator. Значительно реже идут в ход профориентированные под работу с SVG графические пакеты, такие как например Inkscape.

Подробонее про графические пакеты и js-библиотеки:

Чем симпатичен SVG?

При целевом использовании SVG позволяет:

  • минимизировать размер файла с изображением логотипа / иконки / иллюстрации;
  • разместить элемент, который при соблюдении пропорций сторон, не чувствителен к размеру отображения
  • применить к фрагментам различные стили средствами CSS (цвет, градиент и прочее)
  • добавить интерактива и анимации за счет применения возможностей CSS и JS

Примером может являться цикл разрабатываемых нами интерактивных заставок для веб-ресурсов ежегодного фестиваля Solar Systo Togathering:

Итак, у нас есть некий векторный файл в AI

Рассмотрим частный и особо частый случай сохранения из Adobe Illustrator.

Сразу нужно отметить, что для целей веб-разработки, в основном, вставка в файл растровых изображений не требуется, но SVG формат такую возможность поддерживает. Поэтому нужно проверить, не затесался ли где-то растровый слой или слой с эффектом из иллюстратора, который преображается в растр при сохранении в SVG. Это будет видно в структуре кода SVG файла или в прилинкованных файлах сохраняющихся вместе с SVG файлом (об этом подробнее в пункте 5).

Обо всём по порядку:

1. Открываем файл

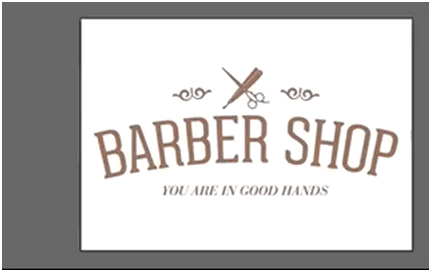

Открывем файл в Adobe Illustrator:


Насколько мы видим у него есть лишние белые поля по всем сторонам. Так что первым делом мы:

2. Убираем лишние поля


3. Оптимизируем вектор в иллюстраторе

Сливаем массу слоев в минимальное количество, убирая группы. Взаимосвязанные слои, представляющие собой единый объект, стремимся склеить, а при необходимости - вырезать друг из друга.

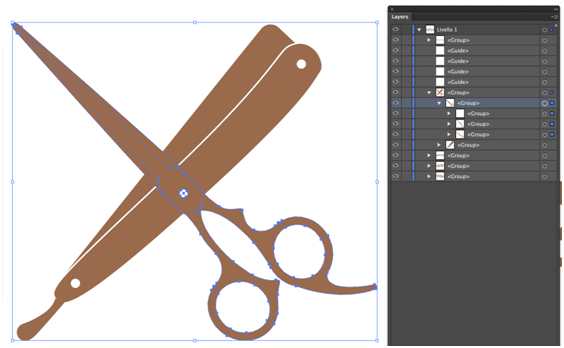

Было:

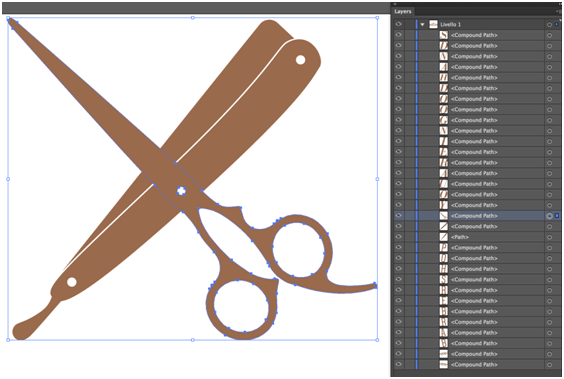

Стало:


4. Сохраняем: File / Save As

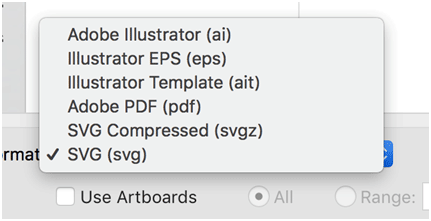

В общем списке форматов находим SVG, выбираем его, а так же берем на заметку то, что там есть еще и SVGZ (сжатый файл, еще меньше по размеру, без потери качества).

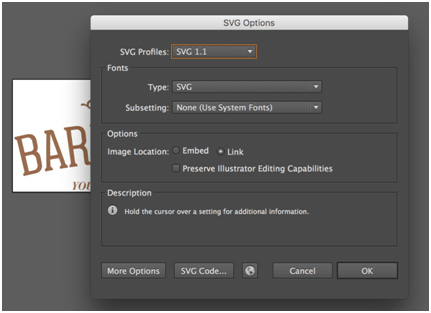

5. Знакомимся с диалоговым окном сохранения

  • SVG Profiles
    По умолчанию используется SVG 1.1
  • Fonts
    Type / Convert to outlines - что означает "перевести в кривые", то, что нам и нужно, при этом селект Subsetting становится недоступным для изменения.
    Type / SVG - Нужен в случае, если в SVG встраивается текст
    Type / Subsetting - Позволяет указать включаемый набор символов с целью дальнейшей возможности редактирования текста в режиме исходного кода и представления его графически при отображении SVG файла.
  • Options
    Image Location / Embed - при наличии растровых изображений позволит включить их в состав SVG файла
    Image Location / Link - при наличии растровых изображений положит их рядом с файлом в той же папке, указав в SVG файле ссылку на них. Если в данном случае убрать изображение включаемое, то SVG файл перестанет корректно отображаться.
    Preserve Illustrator Capabilities - галочка, предполагающая последующую возможность редактирования файла в иллюстраторе
  • More options
    Трогать для решения наших задач необязательно.
  • SVG Code
    Замечательная кнопка, позволяющая просмотреть SVG файл в текстовом формате сразу.

При выбранном Image Location / Embed:

По структуре кода можно даже совершенно не профессиональным взглядом выявить вставки растровой графики.

Всё дело в том, что в SVG очень четко виден принцип описательной части векторной формы в XML формате. В то же время, код растрового изображения визуальному анализу никак не поддается.

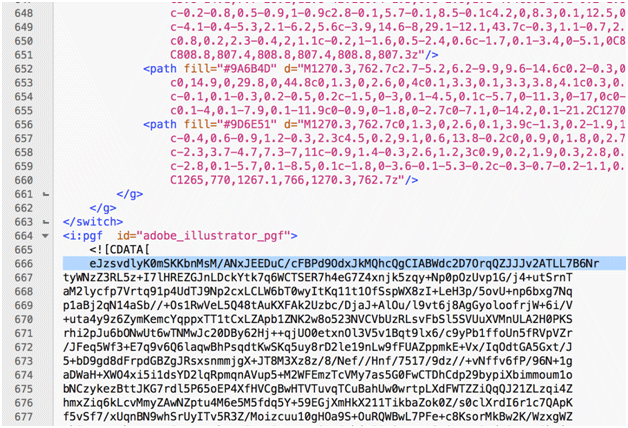

Пример, с 666 строки идет растровая дичь, абсолютное зло в нашем случае:


При выбранном Image Location / Link:

В коде будет менее заметная вставка, например:

Поэтому желательно просматривать именно в режиме Image Location / Embed!

Если в файле оказался растровый фрагмент, то его рекомендуется ликвидировать, перерисовав растровый слой в векторе. Это значительно уменьшит размер файла и позволит не потерять качества при масштабировании.

6. Иконка планеты

Открывает SVG файл для просмотра в браузере установленном основным по умолчанию.

7. На выходе получаем SVG или SVGZ файл

Формат: Без оптимизации векторной формы в иллюстраторе * С учетом оптимизации векторной формы в иллюстраторе *
SVG 36 813 bytes 35 941 bytes
SVGZ 15 310 bytes 15 214 bytes

* Пункт 3 перечня выше: Как оптимизировать сам вектор в иллюстраторе?

Вроде бы разница не велика, но это еще не конец процедуры.

Дальнейшие действия по оптимизации файла

Важно отметить, что полученный на выходе файл при этом содержит большое количество сносок, комментариев, пробелов, переносов, свойств, которые совершенно не являются обязательными.

Пример:
